RASTRE CURVE Mini: Trazador de Curvas

Description

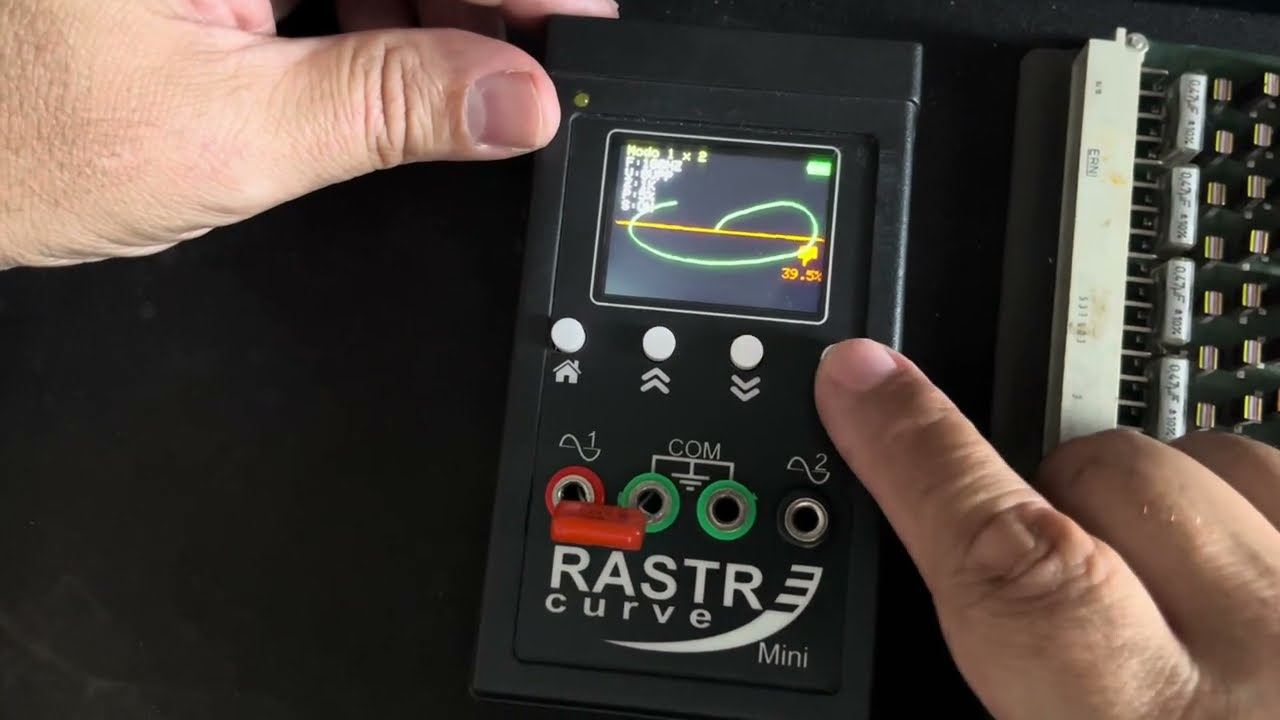

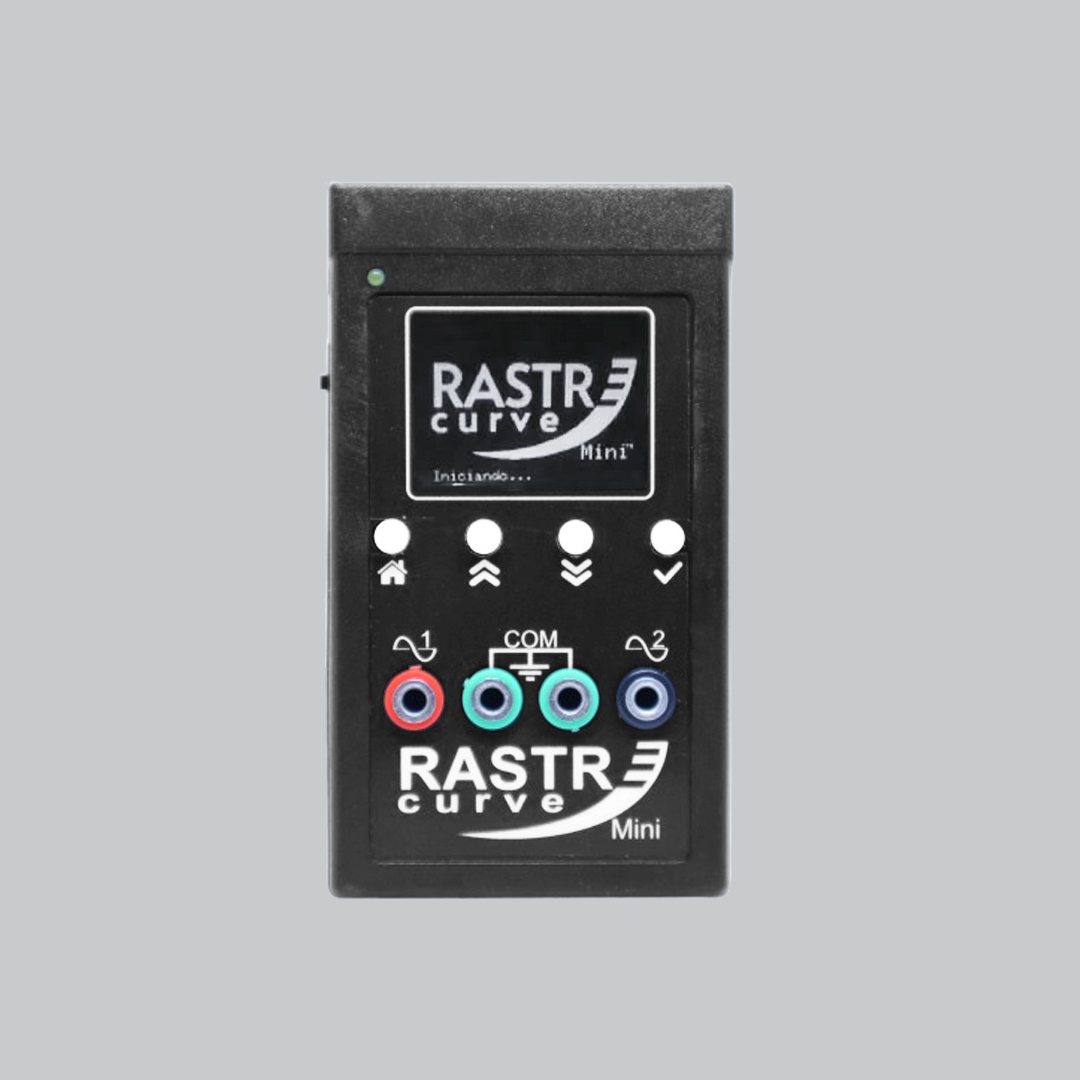

The Rastre Curve Mini es un analizador de firma de curvas portátil diseñado para la detección de fallas electrónicas.
Utiliza la técnica de análisis de curvas características, que permite visualizar el comportamiento de componentes electrónicos (como capacitores, resistencias o diodos) al ser estimulados con una señal alterna de prueba.

Este método genera una «firma» gráfica que puede ser comparada con una placa conocida como buena. Esta comparación permite detectar defectos sin necesidad de conocer en detalle el funcionamiento del circuito.
– Un capacitor mostrará una forma elíptica
– Una resistencia, una línea recta
– Un diodo, una curva característica asimétrica

Gracias a su diseño compacto y funcionamiento autónomo, el Rastre Curve Mini es ideal para técnicos que necesitan agilidad, portabilidad y precisión durante el diagnóstico en taller o en campo.
Este modelo no cuenta con conectividad USB ni posibilidad de conectarse a la nube o acceder a bancos de curvas preexistentes.

Está diseñado como un analizador de curvas puramente autónomo, recomendado para técnicos que ya dominan el concepto de firmas eléctricas y necesitan un trazador portátil para diagnóstico comparativo directo en componentes o bloques de circuitos.

Software y funcionalidad

El equipo funciona de forma totalmente autónoma, con ajustes configurables directamente desde su pantalla integrada y botones de navegación.
Durante la prueba y la memorización, el usuario puede modificar parámetros clave como tensión, impedancia y frecuencia, sin necesidad de conexión a PC o software adicional.

Características técnicas

– 2 canales (comparación, testeo y memorización)
– Funcionamiento autónomo
– Pantalla integrada con menú navegable
– Ajustes libres de frecuencia, tensión e impedancia
– Memoria interna para 50 componentes con 100 pines cada uno
– Tensión configurable: 2Vpp, 4Vpp, 6Vpp, 8Vpp
– Impedancia configurable: 1K, 2K, 5K, 10K, 20K, 50K, 100K y 200K
– > Advertencia: evitar usar menos de 10K en circuitos de baja potencia para prevenir daños
– Frecuencia ajustable: de 5 Hz a 300 Hz por ciclo (hasta 3 ciclos visibles)
– Corriente máxima: 10 mA
– Tiempo de aplicación de tensión de prueba: 1,5 ms
– Autonomía estimada: ±1 hora con batería al 100%
– Incluye fuente de 12V

Contenido del kit Mini

– 1 dispositivo portátil Rastre Curve Mini
– 1 batería recargable de 9V 450mAh (autonomía de ±1 hora con carga completa)
– 1 par de puntas de prueba tipo aguja
– 1 cable USB
– 1 fuente de alimentación y recarga de 12V 2A
– Licencia y software con instalaciones ilimitadas y actualizaciones gratuitas

Nota importante

¡Es indispensable tener conocimientos en electrónica!
El equipo no hace milagros, es una herramienta de apoyo al técnico.
No reemplaza el conocimiento técnico, sino que lo complementa.
Es especialmente útil cuando se desconoce el circuito o se trabaja con placas repetidas, ya que permite comparar secciones buenas con secciones defectuosas sin necesidad de una segunda placa.
Técnicos con experiencia podrán, con la práctica, reconocer fallas directamente al observar la forma de la curva generada.

No incluye funciones de conectividad ni acceso a bases de datos en línea. Su uso está enfocado a técnicos que requieren un trazador de curvas autónomo, sin dependencia de PC ni servidores externos.
